标准架构
标准19英寸4U机箱，所有监视模块及I/O模块均采用标准插入式结构，所有模块均支持热插拔

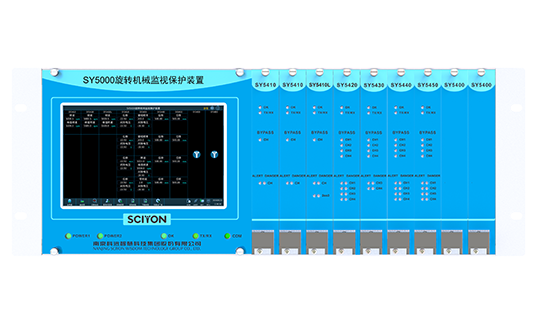

SY5000 旋转机械监视保护装置
SY5000 旋转机械监视保护装置，适用于旋转机械在线监测保护，包括燃气轮机、蒸汽轮机、水轮机、压缩机、风机、电机、水泵、齿轮和轴承等。它可以连续监测振动和过程参数，包括轴振、偏心、胀差、轴位移、热膨胀和转速等，为设备事故如不平衡、不对中、转子碰摩、松动和轴承损坏等故障的发现提供有力的分析根据和方法，为设备提供可靠的保护。
系统架构
系统特点
电源冗余
支持两路220VAC双电源冗余供电，其中一个电源发生故障不影响装置正常运行
输出接口
支持与测量信号成比例的4～20mA电流输出；支持缓冲输出；支持继电器报警输出及电源失电报警输出
通信接口
Modbus RTU、Modbus TCP等接口，第三方设备可读取SY5000运行中的各项实时数据
人机交互
7英寸高灵敏触摸屏，可进行灵活设置，也可显示各模块的参数、实时数据、诊断信息等，图形用户界面，操作简单，使用方便；通过触摸屏软件配置装置内继电器输出状态，可实现通道间逻辑组合报警输出
独立工作
控制器与各监视器采用双路冗余eBus通讯，各监视器独立工作，互不干扰
测点扩展
支持扩展1个机箱，通过双路eBus实现级联，用1个通讯控制器模块与主机箱及扩展机箱各监视模块通讯、集中管理
标准架构
标准19英寸4U机箱，所有监视模块及I/O模块均采用标准插入式结构，所有模块均支持热插拔
电源冗余
支持两路220VAC双电源冗余供电，其中一个电源发生故障不影响装置正常运行
输出接口
支持与测量信号成比例的4～20mA电流输出；支持缓冲输出；支持继电器报警输出及电源失电报警输出
通信接口
Modbus RTU、Modbus TCP等接口，第三方设备可读取SY5000运行中的各项实时数据
人机交互
7英寸高灵敏触摸屏，可进行灵活设置，也可显示各模块的参数、实时数据、诊断信息等，图形用户界面，操作简单，使用方便；通过触摸屏软件配置装置内继电器输出状态，可实现通道间逻辑组合报警输出
独立工作
控制器与各监视器采用双路冗余eBus通讯，各监视器独立工作，互不干扰
测点扩展
支持扩展1个机箱，通过双路eBus实现级联，用1个通讯控制器模块与主机箱及扩展机箱各监视模块通讯、集中管理
智能传感器
SYSE系列 电涡流传感器
SYSE系列 电涡流传感器
用来测量探头与被测物体之间相对静态和动态位移的一种非接触式传感器。它具有灵敏度高、测量范围宽、抗干扰能力强、不受油污等介质影响、实现非接触测量等优点，且能在油、气、水等恶劣环境下工作，因此在电力、石化、冶金等各种环境下运行的旋转机械在线状态监测与故障诊断中得到广泛应用。
SYMT系列 振动速度传感器
SYMT系列 振动速度传感器
惯性式传感器，利用电磁感应原理把振动信号变化成电压信号，该电压值正比于振动速度值，高信噪比低输出阻抗的优点应用十分广泛。该振动速度传感器与振动、烈度表配接后，可以测量各种振动位移、速度等。轴承支撑的转子的振动会足够大的传送到轴承座上，安装在轴承座上的速度传感器，由内部运动线圈切割磁力线输出电压信号给检测仪表，用于对机械故障进行预测和报警。
SYCS 磁阻式转速传感器
SYCS 磁阻式转速传感器
内装永久磁钢，在其端面磁头处形成磁场，一旦该处磁阻发生变化，传感器内部线圈即能感应输出相应的交流电压信号。 传感器可安装在径向或轴向，传感器端面距齿枯（气隙）1mm左右，距离越小，感应出的输出信号就越大，传感器输出为双芯屏蔽线。
SYTD1系列 位移传感器
SYTD1系列 位移传感器
利用差动电感原理，将直线位移的机械量转变为电量，进行位移的自动监测和控制的一种传感器。它具有体积小、精度高、性能稳定、可靠性好、寿命长等优点。在电场环境度80～120℃（更高型温度可到250℃）的情况下，可连续运行一个汽轮机大修周期而不需要更换维修。适用于油动机行程、阀位的监测和保护，因此在机械、电力、汽车、航空航天、冶金、能源、水利、国防工程和科研所等方面获得了广泛的应用。
SYTD2系列 绝对膨胀传感器
SYTD2系列 绝对膨胀传感器
利用差动电感原理，将直线位移的机械量转变为电量，进行位移的自动监测和控制，测量汽轮机的绝对膨胀的一种传感器。可以专门用来测量汽轮机组的绝对膨胀，有就地和远传两种指示。就地指示视野大，它采用中频位移传感器作为传感元件，远传指示线性好，抗干扰性强，结构简单，不易损坏，可靠性好，能长期连续使用，输出为恒流。除了早已被国内大中型汽轮机制造厂选用，其他精密测量行程的位移场合也可采用。
