32位高速MCU，硬件浮点，运算单指令周期5ns
SC500 物联网可编程控制器
SC500 物联网可编程控制器采用卡片式设计理念，结构紧凑，功能强大，本体自带丰富外设接口，包括开关量输入、开关量输出、高速计数器、高速脉冲输出通道等，还可扩展各种类型的扩展模块，进行灵活的配置。此外该系列PLC采用EtherCAT运动控制总线协议，能够更加便捷的控制伺服驱动器。搭载minhuipayEmpoworX云平台可让设备轻松上云，设备维护、管理更加智能。
方案优势
4G/Wifi穿透下载、云端互联、在线诊断
4路高速脉冲输出＋两路高速脉冲计数，同时支持扩展模块高速脉冲输出
EtherCAT总线运动控制，最快同步周期1ms，最多64轴
以太网、RS485、CAN等丰富的通讯接口，支持多种通用协议
卡片式结构，16路扩展模块，同时支持远程I/O
支持直线插补、圆弧插补、电子凸轮

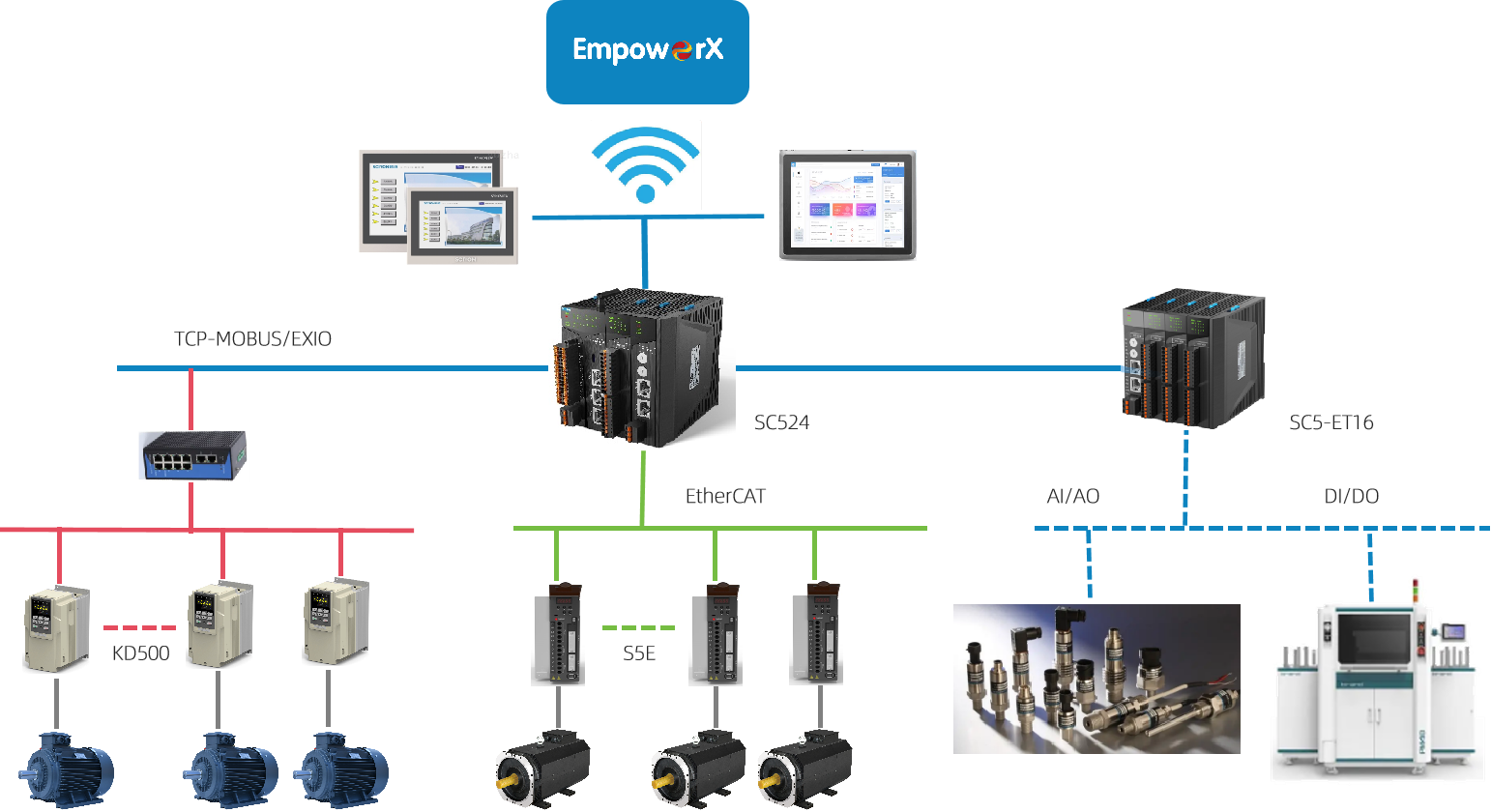

网络架构

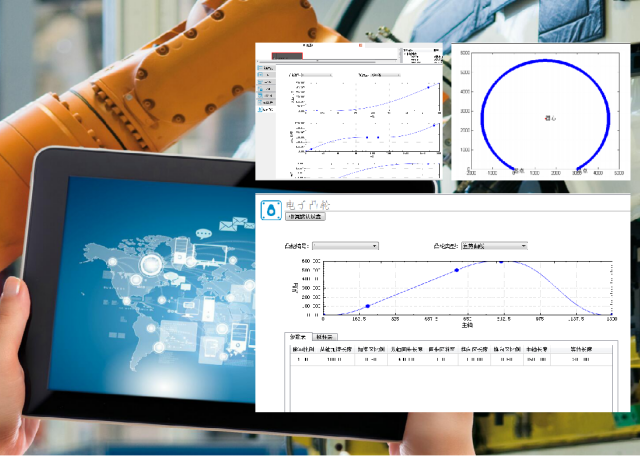

以太互联 完美结合
为经营决策提供支撑
可进行设备在线率、利用率、产能等数据统计分析
便捷的在线授权模式，为客户经营资金安全保驾护航
协助设备售后服务
提升产品售后服务及时性以及服务效率
降低产品售后服务成本
规范、有效的售后服务管理
协助设备现场调试
提高资深工程师工作效率，同时降低现场调试工程师要求
降低现场调试成本，可降低80%以上出差频次
设备运行状态监测
状态监测
报警统计
关键数据存储
总线控制 运动丰富
丰富的运动曲线，可设定梯形，S曲线等加减速曲线
支持2、3轴直线插补，2轴圆弧插补
支持4轴物理脉冲，频率高达200Khz
支持位置叠加、绝对位置等多种特殊指令，适用于多种行业
支持扩展模块高速脉冲输出，单模块可配置6路高速脉冲输出
标配支持10组电子凸轮功能
稳定的高速etherCAT总线控制，最大支持64轴，最快同步周期1ms
CPU技术指标
| 技术指标 | SC524 | SC524W | |||||
| IT/DS | IR/DS | MT/DS | MR/DS | WT/DS | WR/DS | ||
| 电源供电 | 24VDC -20～+25% | ||||||
| 主频 | 168MHz | ||||||
| 扩展模块数 | 16 | ||||||
| 冗余特性 | 不支持 | ||||||
| 常规 | 远程I/O | 16 | |||||
| 编程软件 | SCWorks | ||||||
| 编程语言 | LD、ST、C | ||||||
| 实时时钟 | 支持 | ||||||
| 掉电存储 | 支持 | ||||||
| 4G | 支持 | 不支持 | |||||
| WIFI | 不支持 | 支持 | |||||
| I/O | 输入通道 | 14 | |||||
| 输入类别 | 干接点、NPN | ||||||
| 脉冲+方向高速计数 | 200kHz | ||||||
| AB相高速计数 | 200kHz | ||||||
| 数字滤波功能 | 1～50ms | ||||||
| 输出通道数 | 10 | ||||||
| 输出类别 | 晶体管 | 继电器 | 晶体管 | 继电器 | 晶体管 | 继电器 | |
| 高速脉冲输出 | 4×100kHz | 不支持 | 4×100kHz | 不支持 | 4×100kHz | 不支持 | |
| 通讯 | RS485 | 2路 | |||||
| CAN | 2路 | ||||||
| 以太网 | 1路 | ||||||
