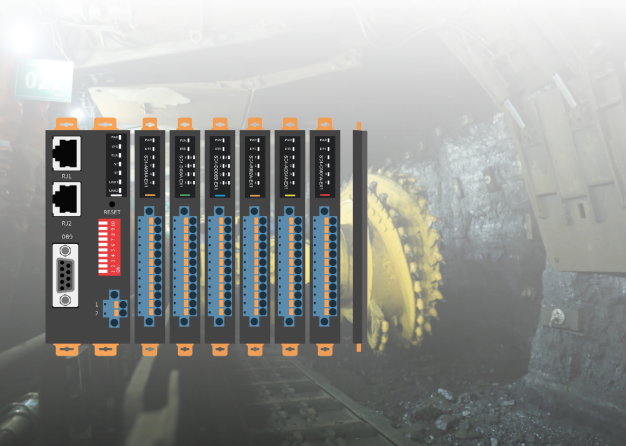

SC400 本安可编程控制器
SC400 本安可编程控制器分为CPU单元、I0单元、及从站适配器单元，采用导轨扩展式结构，外接本安电源设计。系统以《煤矿安全规程》为依据、在电路设计原理上严格执行GB3836.1-2021与GB3836.4-2021标准，符合“矿用本质安全型设备”的规定，在煤尘、瓦斯等危险环境中不需要采取任何隔爆措施，可以直接在本安腔体中使用。
产品特点
CPU单元
主频：600MHz 用户程序区：128KB 用户数据区：64KB 掉电存储区：4KB 支持五种编程语言 I/O扩展最大可达128点
I/O单元
整机本安电路设计 16 位高精度 AD 芯片 支持AI、AO、DI、DO、RTD等信号 电源端、I/O端、总线全隔离（AI型通道间全隔离） 支持Modbus RTU通信
网络耦合器
本质安全 通过GB/T 17626系列电磁兼容认证 内置双网口，支持网络设备间级联 支持Modbus TCP协议
CPU技术指标
| 技术指标 | SC4-CPU01-EX1 | ||
| 供电电压 | 12～24VDC，±10% | ||
| 编程语言 | ST，LD，FBD，SFC | ||
| 主频 | 600MHz | ||
| 标准功耗 | ＜2W | ||
| 基本指令运算速度 | 35ns | ||
| 最小任务周期 | 1ms | ||
| 内存 | 用于程序 | 256KB | |
| 用于数据 | 64KB | ||
| 掉电保存 | 4 KB | ||
| 本体通信 | Modbus TCP | 接口数量 | 2 |
| 接口类型 | RJ45 | ||
| 通讯速率 | 10 Mbps / 100 Mbps | ||
| Modbus RTU | 接口数量 | 1 | |
| 接口类型 | DB9 | ||
| 电缆类型 | 非屏蔽双绞线 | ||
| I/O 特性 | 单机架模块数量 | ≤16 | |
| 可扩展远程机架 | 3 | ||
| 网络特性 | 网络结构 | 星型、环形或混合型交换式网络 | |
| 物理层 | IEEE 802.3u | ||
